Hızlı Cevap: Kule vinç, yüksek katlı şantiyelerde ağır malzemeleri yukarı kaldırmak ve çalışma alanı içinde doğru noktaya taşımak için kullanılan sabit ya da yükseltilebilir kaldırma sistemidir. Beton, kalıp, demir, çelik konstrüksiyon ve ağır yapı elemanlarının taşınmasında tercih edilir. Kule vincin türü; kurulum şekli, bom yapısı, çalışma yarıçapı ve proje ihtiyacına göre belirlenir. Doğru çalışma için kurulum, zemin, kapasite, kontrol düzeni ve operatör yetkinliği birlikte planlanmalıdır.
Kule vinç, yüksek katlı yapılarda ağır malzemelerin kontrollü şekilde taşınmasını sağlayan temel kaldırma ekipmanlarından biridir. Sabit gövdesi, uzun bomu ve denge sistemiyle şantiyede geniş bir çalışma alanı oluşturur.
Devamında kule vincin temel yapısını, çalışma mantığını, türlerini, kullanım alanlarını ve saha planlamasında dikkat edilmesi gereken noktaları sade bir sırayla bulabilirsiniz. Operatör yetkinliği ve maliyet etkisi gibi konular ise ana konuyu dağıtmadan kısa tutulur.
İçindekiler
Kule Vinç Nedir?
Kule vinç, şantiye içinde ağır yükleri yüksek katlara ulaştırmak ve belirlenen çalışma alanı içinde konumlandırmak için kullanılan sabit kule yapılı kaldırma ekipmanıdır. Genellikle yüksek bina, köprü, büyük şantiye, endüstriyel tesis ve altyapı projelerinde kullanılan iş makineleri arasında yer alır.
Kule vincin temel farkı, yüksek çalışma mesafesi ve geniş erişim alanı sunmasıdır. Mobil vinçlerden farklı olarak çoğu kule vinç şantiyede belirli bir noktaya kurulur ve proje boyunca aynı alanda çalışır. Bu nedenle kurulum yeri, zemin dayanımı, yük kapasitesi ve çalışma yarıçapı proje başlamadan önce planlanmalıdır.
Kule vinç, özellikle yüksek yapılarda ağır malzemelerin planlı ve kontrollü şekilde taşınması gereken projelerde öne çıkar. Başlıca kullanım alanları ayrı başlıkta verilmiştir.
Kule Vincin Temel Parçaları Nelerdir?
Kule vinçte her ana parça, yükün güvenli kaldırılması ve dengede tutulması için ayrı bir görev üstlenir. Model, kapasite ve kurulum tipine göre detaylar değişse de temel yapı çoğu kule vinçte benzer mantıkla çalışır.
Parça | Görevi |
Temel ve Sabitleme Sistemi | Yüklerin zemine güvenli şekilde aktarılmasını ve vincin dengeli durmasını sağlar. |
Mast | Vincin dikey taşıyıcı gövdesidir. Yüksekliği bu bölüm belirler. |
Bom | Yükün yatay mesafede taşındığı uzun koldur. |
Karşı Bom | Denge ağırlıklarının bulunduğu arka bölümdür. |
Karşı Ağırlık | Vincin devrilmesini önlemeye yardımcı olan denge sistemidir. |
Kanca ve Halat Sistemi | Yükün kaldırılıp indirilmesini sağlar. |
Döndürme Mekanizması | Bomun ve üst yapının çalışma alanı içinde dönmesini sağlar. |
Operatör Kabini veya Kumanda Sistemi | Vincin kontrol edildiği bölümdür. Bazı sistemlerde uzaktan kumanda kullanılabilir. |
Bu parçaların her biri, üretici talimatlarına ve iş güvenliği kurallarına uygun şekilde kontrol edilmelidir. Sabit kule vinçlerde sabitleme yöntemi; proje zeminine, üretici talimatına ve kurulum planına göre ankraj, şase veya raylı sistem gibi farklı çözümlerle yapılabilir. Kule vinçte küçük bir ihmal bile yük düşmesi, devrilme, çarpma veya sıkışma gibi ciddi riskler doğurabilir.
Kule Vinç Nasıl Çalışır?
Kule vinçte yük önce kanca ve halat sistemiyle kaldırılır, ardından bom üzerindeki hareketle çalışma alanı içinde istenen noktaya taşınır. Döndürme mekanizması da vincin sabit kurulum noktasından daha geniş bir alana erişmesini sağlar.
Bu çalışma düzeni üç ana hareketle açıklanabilir:
Kaldırma: Yük, halat ve makara sistemiyle yukarı kaldırılır.
Yatay Taşıma: Yük, bom üzerinde ileri veya geri hareket ettirilir.
Denge: Karşı ağırlık ve gövde sistemi, yükün oluşturduğu momenti dengelemeye yardımcı olur.
Kule vinçte taşıma kapasitesi her çalışma mesafesinde aynı değildir. Yük bom ucuna yaklaştıkça kaldırılabilecek ağırlık azalabilir. Bu nedenle her kule vinç kendi yük diyagramına göre kullanılmalıdır. Operatör, saha sorumlusu ve kaldırma planını yapan ekip bu sınırları dikkate almalıdır.
Kule Vinç Çeşitleri ve Türleri
Kule vinçler kullanım alanına, kurulum şekline ve proje ihtiyacına göre farklı türlere ayrılır. Her tür aynı iş için uygun değildir; doğru vinç seçimi projenin yüksekliği, yük kapasitesi, saha genişliği ve çalışma süresine göre yapılır.
Bazı kaynaklarda kule vinçler sabit, raylı, kendinden tırmanan, luffing bomlu, gergili veya gergisiz/topless gibi farklı teknik sınıflarla da açıklanır. Bu ayrım; üretici tasarımına, bom yapısına, şantiye alanına ve proje ihtiyacına göre farklılaşabilir.
Teknik Tür | Kısa Açıklama |
Gergili Kule Vinç | Bom ve karşı bom, üst yapıdaki gergi sistemiyle desteklenir. |
Gergisiz / Topless Kule Vinç | Üstte klasik tepe bağlantı yapısı bulunmayan, daha kompakt kule vinç tipidir. |
Luffing Bomlu Kule Vinç | Bom açısı değişebilir; dar şehir şantiyelerinde avantaj sağlayabilir. |
Bu teknik ayrımlar seçim için fikir verir; ancak son tercih proje planı, üretici yük diyagramı, çalışma yarıçapı ve şantiye koşulları görülmeden yapılmamalıdır.
Sabit Kule Vinç
Sabit kule vinçler belirli bir zemine veya temel sistemine kurulur. Yüksek katlı bina ve uzun süreli inşaat projelerinde sık kullanılır. Kurulumdan sonra yer değiştirmesi pratik değildir; bu yüzden proje planı doğru yapılmalıdır.
Bu tip vinçler genellikle yüksek taşıma kapasitesi ve geniş erişim avantajı sağlar. Ancak kurulum, söküm, zemin hazırlığı ve güvenlik planı daha ciddi mühendislik hesabı ister.
Kendinden Tırmanan Kule Vinç
Kendinden tırmanan kule vinçler, yapı yükseldikçe kendi sistemleriyle yukarı doğru yükseltilebilir. Özellikle gökdelen ve çok katlı yapı projelerinde kullanılır.
Bu tür vinçlerde en kritik konu, yükseltme işleminin kontrollü ve yetkili ekipler tarafından yapılmasıdır. Çünkü vincin gövde bağlantıları, bina bağlantıları ve denge sistemi her yükseltme sonrası tekrar değerlendirilmelidir.
Raylı Kule Vinç
Raylı kule vinçler, belirli bir hat üzerinde hareket edebilen sistemlerdir. Geniş şantiye alanlarında aynı hat üzerinde farklı noktalara yük taşımak gerektiğinde tercih edilebilir.
Raylı sistemin güvenli çalışması için ray hattı, zemin, elektrik bağlantısı, hareket sınırları ve çevresel engeller düzenli olarak kontrol edilmelidir. Raylı kule vinç hareket edebilse de mobil vinç gibi serbestçe saha değiştirmez; yalnız kurulu ray hattı üzerinde çalışır.
Luffing Bomlu Kule Vinç
Luffing bomlu kule vinçlerde bom yukarı ve aşağı açı değiştirebilir. Dar şehir şantiyelerinde, komşu parsel sınırları veya çevredeki binalar nedeniyle yatay bom hareketinin sınırlı olduğu alanlarda avantaj sağlayabilir.
Bu vinçler özellikle şehir merkezindeki yoğun yapı projelerinde tercih edilir. Kullanım mantığı klasik yatay bomlu kule vinçlerden farklı olduğu için operatör tecrübesi ve saha planlaması daha fazla önem kazanır.
Hangi Durumda Hangi Kule Vinç Tercih Edilir?
Kule vinç seçimi, yalnız vinç türünün adıyla yapılmaz. Projenin yüksekliği, şantiye alanı, yükün taşınacağı mesafe, çevredeki yapı yoğunluğu ve çalışma süresi birlikte değerlendirilmelidir.
Proje Durumu | Öne Çıkan Vinç Tipi |
Yüksek katlı ve uzun süreli proje | Sabit veya kendinden tırmanan kule vinç |
Dar şehir şantiyesi | Luffing bomlu veya gergisiz/topless kule vinç |
Geniş alanda hat boyunca çalışma | Raylı kule vinç |
Birden fazla vincin yakın çalıştığı saha | Gergisiz/topless kule vinç |
Sürekli ağır yük kaldırma ihtiyacı | Yük diyagramı ve kapasitesi uygun kule vinç |
Bu tablo kesin seçim yerine ön değerlendirme sağlar. Son karar verilmeden önce zemin etüdü, üretici teknik verileri, kaldırma planı, çalışma yarıçapı ve iş güvenliği şartları birlikte kontrol edilmelidir.
Kule Vinç Nerelerde Kullanılır?
Kule vinç en çok inşaat sahalarında görülür. Çünkü yüksek katlara malzeme çıkarma, ağır yapı elemanlarını yerleştirme ve şantiye içinde düzenli yük akışı sağlama ihtiyacı bu ekipmanı öne çıkarır.
Başlıca kullanım alanları şunlardır:
Yüksek katlı bina inşaatları
Konut, plaza ve otel projeleri
Köprü ve viyadük çalışmaları
Büyük altyapı projeleri
Endüstriyel tesis kurulumları
Prefabrik yapı montajları
Şantiye içi ağır malzeme taşıma işleri
Kule vinç seçimi yapılırken yalnız yük kapasitesine bakmak yeterli değildir. Bom uzunluğu, çalışma yarıçapı, kurulum zemini, çevredeki binalar, rüzgâr etkisi, elektrik hattı mesafesi ve şantiye trafik planı birlikte düşünülmelidir.

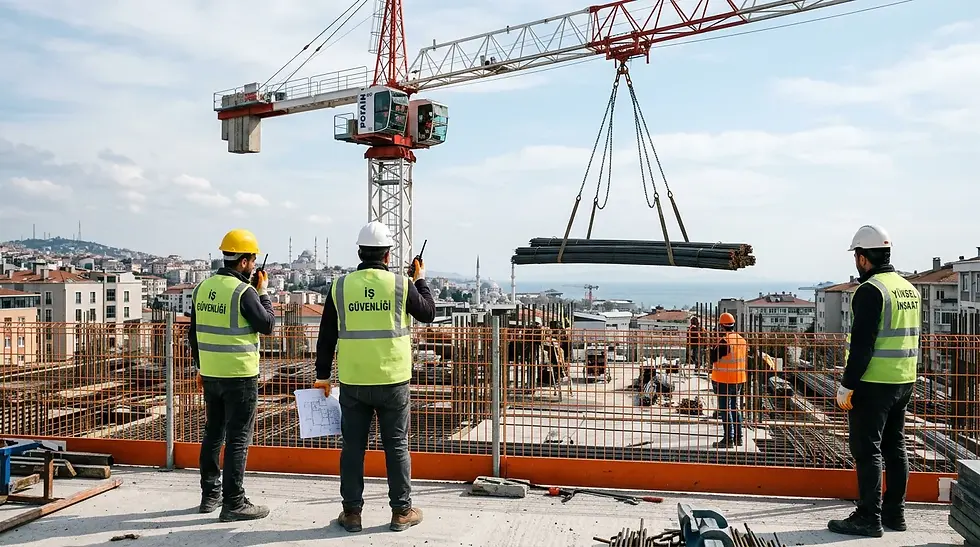

Kule Vinç Güvenliği Neden Önemlidir?
Kule vinç yüksekten yük taşıdığı için yanlış kullanımda ciddi iş kazalarına yol açabilir. Risk yalnız operatörle sınırlı değildir; sahadaki çalışanlar, çevredeki ekipmanlar, komşu yapılar ve yük güzergâhı da etkilenebilir.
Güvenlik açısından en kritik noktalar şunlardır:
Vincin kapasite sınırı aşılmamalıdır.
Yük, üretici yük diyagramına uygun kaldırılmalıdır.
Rüzgâr tehlike oluşturduğunda çalışma; üretici talimatı, saha tedbirleri ve risk değerlendirmesine göre durdurulmalı veya güvenli çalışma koşulları sağlanana kadar ertelenmelidir.
Kanca, halat, fren, limit sistemi ve bağlantı noktaları düzenli kontrol edilmelidir.
Yük altında çalışan bulunmamalıdır.
Saha içi yönlendirme ve haberleşme net olmalıdır.
Operatör ve işaretçi arasında açık iletişim kurulmalıdır.
Kurulum, söküm ve yükseltme işlemleri yetkili kişilerce yapılmalıdır.
Kule vinç güvenliği yalnız operatörün dikkatine bırakılmamalıdır. İşveren, saha yönetimi, bakım ekibi, iş güvenliği uzmanı ve operatör birlikte çalışan bir sistem kurmalıdır. Günlük kontroller bakım sürecinin parçasıdır; halat, kanca, fren, limit sistemi, bağlantı noktaları, elektrik sistemi ve acil durdurma mekanizması düzenli olarak kontrol edilmelidir.
Periyodik kontrol, genel bakımın yerine geçen basit bir kontrol değildir. Kontrol raporu, kontrol kriterleri ve yetkili kişi şartları resmî düzenlemelere uygun şekilde yürütülmelidir. İlk kurulum, yükseltme, yer değişikliği veya güvenliği etkileyen büyük bakım-onarım işlemlerinden sonra kontrol süreci yeniden gözden geçirilmelidir.
Kule Vinç Seçerken Nelere Bakılır?
Kule vinç türünü belirlemek ilk adımdır; doğru seçim ise kapasite, bom uzunluğu, çalışma yarıçapı, zemin ve saha koşullarının birlikte değerlendirilmesiyle yapılır. Aynı kapasiteye sahip iki vinç, farklı bom uzunluğu ve farklı çalışma yarıçapında bambaşka performans gösterebilir.
Seçim yaparken şu kriterlere birlikte bakılmalıdır:
Kriter | Neden Önemli? |
Yük Kapasitesi | Kaldırılacak maksimum yükü belirler. |
Bom Uzunluğu | Vincin yatay erişim alanını etkiler. |
Çalışma Yarıçapı | Yükün hangi mesafede taşınacağını belirler. |
Kurulum Zemini | Vincin dengesi ve güvenliği için kritiktir. |
Proje Yüksekliği | Vinç yüksekliği ve tırmanma ihtiyacını belirler. |
Şantiye Alanı | Dar alanda kullanılacak vinç türünü etkiler. |
Rüzgâr ve Çevre Şartları | Güvenli çalışma sınırlarını etkiler. |
Bakım ve Kontrol Durumu | Güvenli kullanım ve arıza riskini doğrudan etkiler. |
Kiralama veya satın alma kararı bu teknik seçimin ayrı bir sonucudur. Kısa süreli projelerde kiralama daha esnek olabilir; uzun süreli ve sürekli kullanımda satın alma değerlendirilebilir. Hangi yol seçilirse seçilsin kurulum, söküm, nakliye, bakım, operatör, periyodik kontrol ve teknik destek kapsamı baştan netleştirilmelidir.
Kule Vinç Kullanımında Operatör Yetkinliği
Kule vinç güvenli şekilde kullanılacaksa bir vinç operatörü makineyi, yük diyagramını, saha işaretlerini ve çalışma sınırlarını doğru okumalıdır. Bu yetkinlik; yükün doğru bağlanması, hareket alanının kontrol edilmesi, hava koşullarının değerlendirilmesi ve acil durumda doğru tepki verilmesi için önemlidir.
Buradaki amaç başvuru sürecini anlatmak değil; kule vinç kullanımında operatör yetkinliğinin neden önemli olduğunu netleştirmektir. Resmî süreç ve belge tarafı, iş makinesi ehliyeti kapsamındaki ayrı işlem başlıklarında ele alınmalıdır.
Kule Vinç ile Mobil Vinç Arasındaki Fark
Kule vinç ve mobil vinç aynı iş makinesi grubu içinde değerlendirilse de kullanım mantıkları farklıdır. Kule vinç genellikle sabit kurulur ve uzun süre aynı şantiyede çalışır. Mobil vinç ise tekerlekli veya paletli yapısıyla farklı noktalara taşınabilir.
Özellik | Kule Vinç | Mobil Vinç |
Kurulum | Şantiyede sabit veya yükseltilebilir kurulum | Daha hızlı yer değiştirebilir |
Kullanım Alanı | Yüksek katlı ve uzun süreli projeler | Kısa süreli kaldırma işleri, farklı saha noktaları |
Erişim | Geniş yatay çalışma alanı | Konuma göre sınırlı veya esnek |
Planlama | Kurulum öncesi detaylı saha planı ister | Operasyon bazlı planlama daha yaygındır |
Avantaj | Sürekli ve yüksek katlı işlerde verimlidir | Taşınabilirlik ve esneklik sağlar |
Bu fark nedeniyle “hangi vinç daha iyi?” sorusunun tek cevabı yoktur. Doğru seçim; işin yüksekliği, süresi, yük tipi ve saha koşullarına göre yapılmalıdır.
Sıkça Sorulan Sorular
Kule Vinç Ne İşe Yarar?
Kule vinç, şantiyede ağır malzemelerin üst katlara çıkarılmasını ve çalışma alanı içinde doğru noktaya bırakılmasını sağlar. Özellikle yüksek katlı inşaatlarda, büyük ölçekli şantiye projelerinde ve ağır yapı elemanı montajlarında tercih edilir.
Kule Vinç Kaç Ton Kaldırır?
Kule vincin kaldırma kapasitesi modeline, bom uzunluğuna ve yükün bom üzerindeki konumuna göre değişir. Yük bom ucuna yaklaştıkça kaldırılabilecek ağırlık azalabilir. Bu nedenle kapasite her zaman üretici yük diyagramına göre değerlendirilmelidir.
Raylı Kule Vinç Mobil Vinç Gibi midir?
Tam olarak değil. Raylı kule vinç belirli bir ray hattı üzerinde hareket edebilir; ancak mobil vinç gibi serbestçe farklı saha noktalarına taşınmaz. Bu nedenle raylı kule vinç, kule vinç sınıfı içinde ele alınır ve kurulu çalışma hattına göre planlanır.
Kule Vinç Rüzgârlı Havada Kullanılır mı?
Kule vinçlerde rüzgâr önemli bir risk faktörüdür. Güvenli çalışma sınırı; vinç modeline, üretici talimatına, saha tedbirlerine ve risk değerlendirmesine göre değişir. Rüzgâr tehlike oluşturduğunda çalışma durdurulmalı veya güvenli çalışma koşulları sağlanana kadar ertelenmelidir.
Kule Vinç Seçiminde Maliyet Neden Değişir?
Kule vinçte maliyet; kapasite, bom uzunluğu, proje süresi, kurulum şartları, nakliye, bakım kapsamı ve teknik destek ihtiyacına göre değişir. Bu nedenle kule vinç değerlendirmesinde yalnız fiyat değil, güvenli çalışma şartları ve proje uygunluğu da dikkate alınmalıdır.
Sonuç
Kule vinç, yüksek yapı ve büyük şantiye projelerinde yük akışını düzenleyen önemli bir kaldırma ekipmanıdır. Doğru kullanım için yalnız kapasite değerine bakmak yeterli olmaz; kurulum zemini, çalışma yarıçapı, yük diyagramı, kontrol düzeni ve saha koşulları aynı plan içinde düşünülmelidir.
En doğru tercih, en yüksek kapasiteli vinci seçmek değil; işin yüküne, çalışma alanına ve saha şartlarına en uygun kule vinç çözümünü belirlemektir.
